SMT鋼網開法在製程中重要性
文 : 劉波
作為專業的EMS 代工廠，達成客戶期許的品質、交期與服務是我們永遠追求的事業。研勤電子(深圳)有限公司自成立以來，一向以品質求生存，在客戶心中有了良好的品質口碑。 我們大家都清楚，一個工廠的管理，是“成在管理、贏在細節”，所以要做好品質，這不是一種偶然。 我們科學的管理系統，良好的執行能力，持續有效的糾正與自我檢討能力是我們有效的管理措施，再做好每一個細節的前置準備與確認，方能更好地防止異常的產生，讓接下來的生產動作更加容易被有效地完成。今天，我們在此為大家介紹一下，在前置準備方面，我們是如何通過確認SMT鋼網的開立，讓生產出來的SMT鋼網可以在SMT製程中有更好的質量表現。

一． 研勤電子SMT 鋼網開立的流程

  • 1.1 拿到客戶的Gerber file資料，並取得連板資料。
  • 1.2 拿到客戶的PCB 線路板（Bare PCB FAB）。
  • 1.3 SMT 工程師學習客戶資料，並根據零件上的Layout，以及我們的製程經驗，產生《SMT 鋼網開立注意事項》。
  • 1.4 將《SMT 鋼網開立注意事項》發給廠商，並通知廠商開立鋼網。
  • 1.5 驗收，入庫。

二． 《SMT鋼網開立注意事項》要達到的目的

  • 2.1 合理開口各QFN接地焊盤，防止內部短路發生。
  • 2.2 合理選擇鋼片厚度，既保證下錫性，又防止短路增加。
  • 2.3 適當增加易撥插別元件上錫量，增加焊接強度。

三．SMT貼片鋼網開口方式

  • 3.1 鋼網的開口設計應考慮錫膏的脫模性，它由三個因素決定：
  • 3.1.1開口的寬厚比/面積比。
  • 3.1.2開口側壁的幾何形狀。
  • 3.1.3孔壁的光潔度。
三個因素中，後兩個因素同鋼網的製造技術決定的，前一個我們考慮的更多。因為我司已全面導入鐳射鋼網，並且鐳射鋼網有很好的性價比，所以這裡我們重點探討鐳射鋼網的開口設計。
首先，我們認識寬厚比和面積比。
寬厚比：開口寬與鋼網厚度的比率。
面積比：開口面積與孔壁橫截面積的比率。如下圖示：
一般地說，要獲得好的脫模效果，寬厚比應大於1.5，面積比應大於0.66。
什麼時候考慮寬厚比，什麼時候考慮面積比呢？ 通常，如果開口長度沒有達到寬度的5倍時，應考慮用面積比來預測錫膏的脫模，其它情況考慮寬厚比。

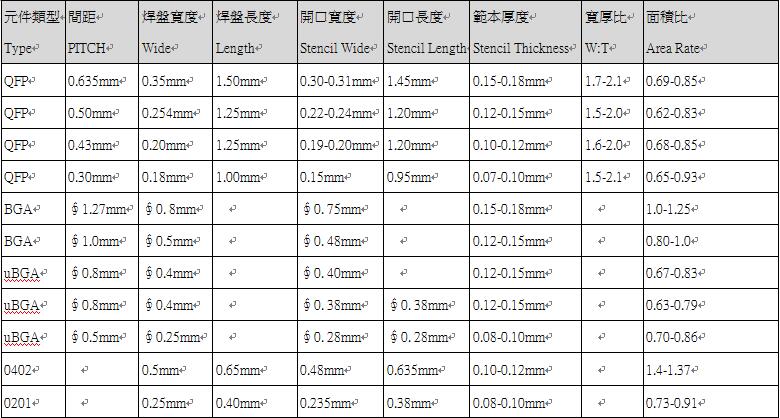

以下是一些元件的開口範例：
當然，對鋼網進行開口設計時，不能一味地追求寬厚比或面積比，而忽略了其它工藝問題，如連錫，多錫等。
另外，對於0603(1608)以上的片狀元件，我們應該更多地去考慮怎樣防錫珠。
3.2下面我們來簡單介紹一下膠水工藝鋼網(SMT範本)的開口設計：
膠水因其特性的緣故，開口設計經驗值很重要。
印膠鋼網開口一般開成：長條形或圓孔。
3.2.1 長條形的寬度W應為：0.3mm≤W≤2.0mm
3.2.2 圓孔的直徑為：
3.2.3 印膠鋼網的厚度一般選擇0.15 mm～0.2mm

四 研勤電子SMT鋼網開口設計小技巧：

  • 4.1 細間距IC/QFP，為防止應力集中，最好兩頭圓角。
  • 4.2 BGA及0402, 0201元件開方形下錫孔。
  • 4.3 QFN接地焊盤開“十”字形時，“十”字形距PCB 接地PAD外沿須有大於0.5MM空白防錫珠。
  • 4.4 USB, Mini USB, CF/SD card等接地座須長度按1：1.2 開孔，增加上錫量，防錫珠採用內凹法減少應力。
  • 4.5 鋼網設計時，開口寬度應至少保證4顆最大錫球能順暢通過。
以上簡單說明，為我們平時在正常開立鋼網時，SMT工程師考量的一些因素，期望我們持續細心地勞動，能給客戶更加滿意的品質與服務。
