SMT钢网开法在制程中重要性
文:刘波
作为专业的EMS 代工厂，达成客户期许的质量、交期与服务是我们永远追求的事业。 研勤电子(深圳)有限公司自成立以来，一向以质量求生存，在客户心中有了良好的质量口碑。 我们大家都清楚，一个工厂的管理，是“成在管理，赢在细节”，所以要做好质量，这不是一种偶然。 我们科学的管理系统，良好的执行能力，持续有效的纠正与自我检讨能力是我们有效的管理措施；再做好每一个细节的前置准备与确认，方能更好地防止异常的产生，让接下来的生产动作更加容易被有效地完成。今天，我们在此为大家介绍一下，在前置准备方面，我们是如何通过确认SMT钢网的开立，让生产出来的SMT钢网可以在SMT制程中有更好的质量表现。

一、研勤电子SMT 钢网开立的流程

  • 1.1 拿到客户的Gerber file资料, 并取得连板资料
  • 1.2 拿到客户的PCB 线路板（Bare PCB FAB）
  • 1.3 SMT 工程师学习客户数据，并根据零件上的Layout, 以及我们的制程经验，产生《SMT 钢网开立注意事项》
  • 1.4 将《SMT 钢网开立注意事项》发给厂商，并通知厂商开立钢网
  • 1.5 验收、入库

二、《SMT钢网开立注意事项》要达到的目的

  • 2.1 合理开口各QFN接地焊盘，防止内部短路发生
  • 2.2 合理选择钢片厚度，既保证下锡性，又防止短路增加
  • 2.3 适当增加易拨插别组件上锡量，增加焊接强度

三、SMT贴片钢网开口方式

  • 3.1 钢网的开口设计应考虑锡膏的脱模性，它由三个因素决定：
  • 3.1.1开口的宽厚比/面积比
  • 3.1.2开口侧壁的几何形状
  • 3.1.3孔壁的光洁度
三个因素中，后两个因素同钢网的制造技术决定的，前一个我们考虑的更多。因为我司已全面导入激光钢网，并且激光钢网有很好的性价比，所以这里我们重点探讨激光钢网的开口设计。
首先，我们认识宽厚比和面积比：
宽厚比：开口宽与钢网厚度的比率。
面积比：开口面积与孔壁横截面积的比率，如下图示：
一般地说，要获得好的脱模效果，宽厚比应大于1.5，面积比应大于0.66。

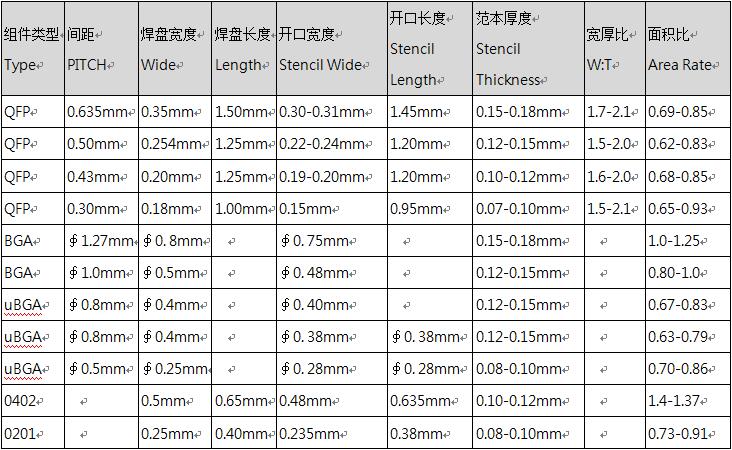

什么时候考虑宽厚比，什么时候考虑面积比呢？通常，如果开口长度没有达到宽度的5倍时，应考虑用面积比来预测锡膏的脱模，其它情况考虑宽厚比。 以下是一些组件的开口范例：
当然，对钢网进行开口设计时，不能一味地追求宽厚比或面积比而忽略了其它工艺问题，如连锡，多锡等。
另外，对于0603(1608)以上的片状组件，我们应该更多地去考虑怎样防锡珠。
3.2下面我们来简单介绍一下胶水工艺钢网(SMT范本)的开口设计：
胶水因其特性的缘故，开口设计经验值很重要。
印胶钢网开口一般开成长条形或圆孔。
3.2.1 长条形的宽度W应为：0.3mm≤W≤2.0mm
3.2.2 圆孔的直径为：
3.2.3 印胶钢网的厚度一般选择0.15 mm～0.2mm

四、研勤电子SMT钢网开口设计小技巧：

  • 4.1 细间距IC/QFP，为防止应力集中，最好两头圆角;
  • 4.2 BGA及0402, 0201组件开方形下锡孔；
  • 4.3 QFN接地焊盘开“十”字形时，“十”字形距PCB 接地PAD外沿须有大于0.5MM空白防锡珠
  • 4.4 USB, Mini USB, CF/SD card等接地座须长度按1：1.2 开孔，增加上锡量，防锡珠采用内凹法减少应力；
  • 4.5 钢网设计时，开口宽度应至少保证4颗最大锡球能顺畅通过。
以上简单说明，为我们平时在正常开立钢网时，SMT工程师考虑的一些因素，期望我们持续细心地劳动，能给客户更加满意的质量与服务。
